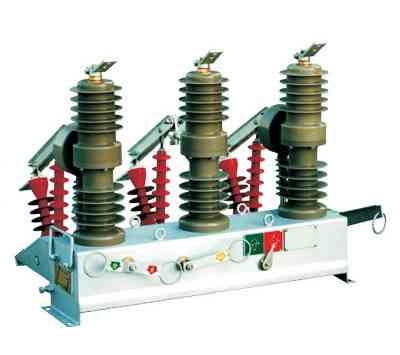

产品型号: ZW32-12系列柱式户外真空断路器 技术说明: •概述 ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。 •主要技术参数 名称 单位 ZW32-12(G)/T400-12.5 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20 额定电压 kV 12 额定电流 A 400 630 630 额定短路开断电流 kA 12.5 16 20 额定短中关合电流（峰值） 31.5 40 50 额定峰值耐受电流 31.5 40 50 额定短时耐受电流 12.5 16 20 额定短路持续时间 S 4 额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85 1min工频耐受电压 相间、对地42，断口48 额定操作顺序 分 -0.3s- 合 -180s- 合分（电动机构） 额定短路电流开断次数 次 30 机械寿命 10000 额定操作电压（分合线圈） v DC220,100, AC220 动静头允许磨损累计厚度 mm 3 过电流脱扣器额定电流 A 5 电流互感器电流比 200/5 400/5 600/5 触头开距 mm 9±1 触头超程 2±0.5 平均分闸速度 m/s 1.2±0.3 平均合闸速度 0.6±0.2 分闸时间 ms 30-60 合闸时间 20-40 合闸弹跳时间 ≤20 三相分合闸同期性 ≤2 每相回路直流电阻 μΩ ≤80 储能电机 额定电压 V -220 额定功率 W 200 储能时间 S ≤8 隔离开关 回路电阻（断路器接线板至隔离开关进线板间） μΩ ≤120 三相刀闸合闸时中心偏摆量 mm ≤2 三相刀闸分、合闸同期性偏差 ≤2 导电部分对地绝缘距离 ≥160 断口开距 ≥200 质量 kg 80 ZW32-12,Z
