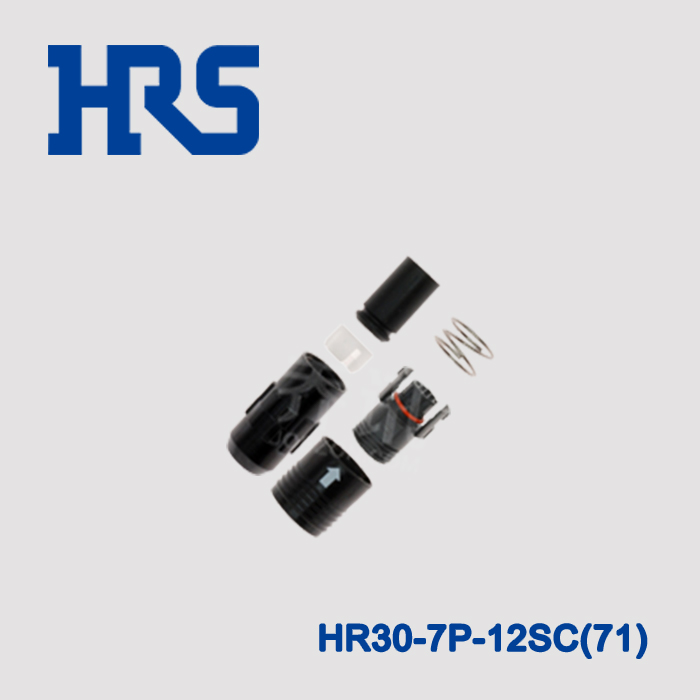

广濑圆形hr30系列航空插头HR30-7P-12SC(71)

应用范围：机床/半导体制造装置/封装设备/生产线
应用领域：工业机器人、AGV、监测仪、安防设备

配套使用产品型号：HR30-7J-12P(71)1.9

hr30图纸参数、hr30系列航空插头、防水防潮圆形插头

特点：
1.连接是我们经常接触的部件；
2.在阻断及独立的电路间架起沟通的桥梁，从而使电流流通，实现功能；
3.需要保证电流信号连续和可靠流通

结构组成：
一、塑胶本体
1.支撑接触部分使之牢固正确就位
防潮防尘，保护接触部分
使电路绝缘
2.材料
（1）尼龙/PA    高强度、高韧性     不防潮
（2）PBT       稳定防潮、高强度    不适于SMT
（3）LCP              优           成本高
二、端子插针
1.把连接器中的接触部分相连的导体结合
2.金属材料
（1）铜、锌     便宜     易腐蚀
（2）铜、锡     好       导电率低
（3）铜、铍     良       高硬度
（4）铁、碳     优       成型困难

1.机械特性   插拔力、保持力、耐久
2.电气特性   接触阻抗、耐电压、绝缘抗阻
3.环境特性   高温、冷热交替、恒温

HR30系列圆形连接器
特点：
微型塑料防水连接器

1. 小尺寸低高度
2. 防水结构
3. 推/拉式锁扣
4. 轻量级
5. 夹紧结构
6. 简单的嵌合操作
7. 防误插
8. 嵌合标记
9. 通过无铅认证的要求

广濑圆形hr30系列航空插头HR30-7P-12SC(71)

特征：
1.小巧小巧3，6触点：外径12.6毫米配合长度32.3mm

2.防水施工配对状态下的IP67和68防水结构

IP67：在1m深的水中浸泡30分钟

IP68：在2m深的水中浸泡14天

3.推拉锁防水连接器具有易于操作的特点我们开发的推拉锁技术。

4.夹具结构我们的夹紧方法允许夹紧只需拧紧电缆环即可。

5.易交配操作将插头固定住时，可以将其牢固地锁定你的手在交配的时候。

6.防误插配合部分被极化，以避免不当配合和连接器损坏。

针位数      12
触头类型   压接
外壳材料    PPS
外壳颜色    黑色
包装数量    50
