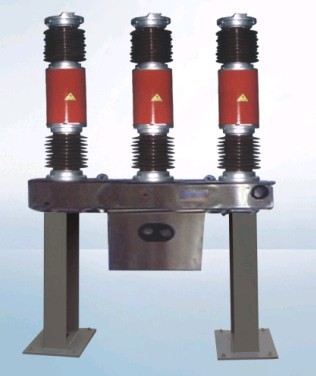

1． 概述 1．1 LW8B-40.5（T）型户外高压六氟化硫路器是三相交流50赫兹的户外高压电气设备；适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。 1．2 LW8B-40.5（T）型断路器配用CT14型弹簧操动机构。 1．3 断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。 1．4 断路器的主要特点 a． 开断性能优良，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体； b． 绝缘可靠，气压在零表压时可耐受40.5千伏10分钟； c． 机械可靠性高，合闸能力强，能频繁操作； d． 开合电容器组电流400安无重燃； e． 切空长线25、50公里无重燃； f． 结构简单、体积小，不检修周期长。 1．5 使用环境条件 a 海拔高度：不超过2500;米；高原型4000米； b 环境温度：-30℃—+40℃（特殊要求-40℃—+40℃）； c 相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）； d 风速：不大于35米 / 秒； e 污秽等级为III级；瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。 f 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。 2 主要技术参数 2．1 LW8B-40.5（T）型断路器的主要技术参数见表1。 2．2 断路器装配调整参数见表2。 3 结构及工作原理 3．1 断路器有平行传动（外型见图1、图3）和垂直传动即L型（外型见图2、图4）两种方式，内部结构见图5。 断路器为瓷柱式结构，三相分立，均具有压气式灭弧室，三相气体通过铜管连通。断路器由支柱瓷瓶、电流互感器、灭弧室、吸附器、传动箱、连杆、底架及弹簧操动机构等部分组成。 3．1．1 瓷套 瓷套为断路器主回路与电力系统连接的支持与绝缘构件，由于它与断路器外壳相通，属于压力容器的一人部分，故强度高，气密性好。 3．1．2 LW8B-40.5（T）型断路器的灭弧室主要由静触头、动触头、瓷套、气缸及喷口等部件组成（见图5），瓷套及绝缘拉杆构成了动、静触头的对地绝缘。 3．1．3 吸附器 吸附器为铝合金容器。LW8B-40.5
