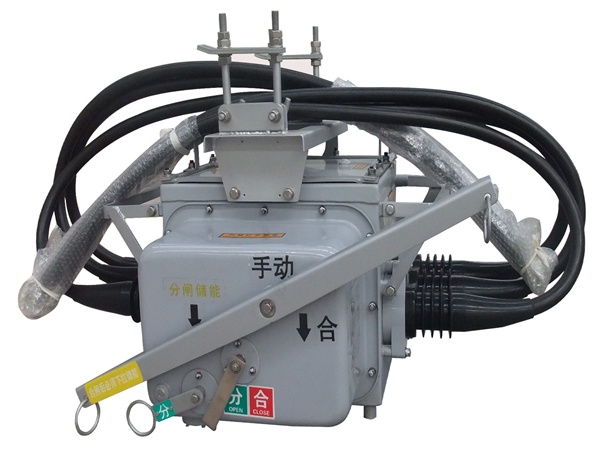

本说明描述了柱上真空负荷开关的结构、功能和组装方法。FZW28-12 (VSP5)型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障 检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切 除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进 线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短 路故障快速定位故障点自动切除单相接地故障 二、使用的环境条件 1） 周围空气温度上限不超过40℃，不限不超过-45℃； 2） 风速不大于35m/s； 3） 海拔不高于1000m，地震烈度不超过8度； 4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%； 5） 覆冰厚度不超过10mm； 6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所； 7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经 小电阻接地。 三、产品型号及含义 四、技术参数 1）开关技术参数如表1所示。 2)控制器技术参如表2所示。 五、附件 开关有诸如螺栓、螺帽和搭板等附件，它们均附着在开关的起吊架上。 六、可选项 开关有下列部件可供选择使用。 带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。
