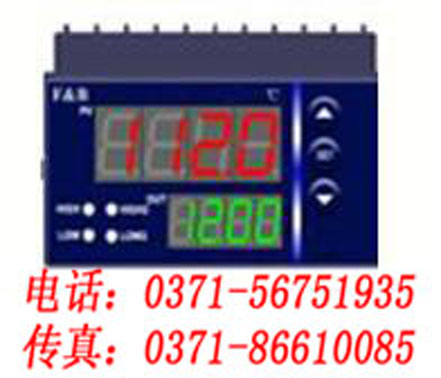

XMA52U6SF，XMA56U0P，XMA5660SF，百特工控 主要规格 / 特殊功能: ★ 适用范围 适用于温度、压力、液位、流量等各种工业过程参数测量，显示和精确控制。 ★ 功能特点 ※ 万能信号输入 只需做相应的按键设置和硬件跳线设置，即可在以下所有输入信号之间任意切换，即设即用。 l 热电阻：Pt100、Pt100.0、Cu50、Cu100、Pt10。 l 热电偶：K、E、S、B、T、R、N。 l 标准信号：0-10mA、4-20mA、0-5V、1-5V。 l 霍尔传感器：mV输入信号，0-5V以内任意信号按键即设即用。 l 远传压力表：30-350W，信号误差现场按键修正。其它用户特殊订制输入信号。 ※ 多种给定方式可选。 l 本机给定方式（LSP）。 可通过面板上的增减键直接修改给定值，也可以加密码锁定不让修改。 l 时间程序给定（TSP）。 每段程序*长6000分钟。 曲线*多可设16段。 l 外部模拟给定（远程给定）（RSP）。 10mA/4-20mA/0-5V/1-5V通用。 ※ 多种控制输出方式可选择（96×96、72×72方表和48×96小表多种控制输出之间可模块切换）。 l 0-10mA、4-20mA、0-5V、1-5V控制输出。 l 时间比例控制继电器输出（1A/220VAC阻性负载）。 l 时间比例控制5-30VSSR控制信号输出。 l 时间比例控制双向可控硅输出（3A，600V）。 l 单相2路可控硅过零或移相触发控制输出（独创电路可触发3-1000A可控硅）。 l 三相6路可控硅过零或移相触发控制输出(独创电路可触发3-1000A可控硅)。外挂三相SCR触发器。 ※ 专家自整定算法 XMA5000/XMA6000系列智能数字显示PID调节器选型表 型 谱 说 明 XMA 智能PID调节器 设计序列 5 开关电源 6 控制类型 1 时间比例控制继电器输出 2 外形结构为SF的仪表不具有此项功能 时间比例控制双向可控硅输出 3 时间比例控制0V/24V电压输出 4 外形结构为SF、S、SV的仪表不具有此项功能。 可控硅移相触发脉冲输出 5 0～10mA恒流输出+上下限报警或控制 6 4～20mA恒流输出+上下限报警或控制 7 0～5V恒压输出+上下限报警或控制 8 1～5V恒压输出+上下限报警或控制 9 外形结构为SF、S、SV的仪表不具有此项功能。 可控硅过零触发脉冲输出 输入信号 类 型 1 适配热电偶 2 适配热电阻 3 适配霍尔变送器 4 适配远传压力表 5 适配直流0～10mA 6 适配直流4～20mA 7 适配直流0～5V 8 适配直流1～5V 9 适配用户特殊要求的分度号 U 万能分度号输入 给定类型 0 PID控制给定值:机内定值给定 1 PID控制给定值:机内时间程序给定 5 备注： 外形结构为S、SV的仪表不具有此项功能。 PID控制给定值:由外部0～10mA给定 6 PID控制给定值:由外部4～20mA给定 7 PID控制给定值:由外部0～5V给定 8 PID控制给定值:由外部1～5V给定 外形结构 类 型 160×80×80mm横表 V 80×160×80mm竖表 F 96×96×110mm方表 SF 72×72×110mm方表 S 96×48×110mm横表 SV 48×96×110mm竖表 变 送 器 配电电源 缺省为不带直流电源输出 P 带直流24VDC/30mA电源输出 供电电源 类 型 供电电源220VAC D 供电电源24VDC 通讯接口 类 型 备注： 外形结构为S、SV的仪表不具备此项功能。 不带通讯接口 RS232 带RS232隔离通讯接口 RS485 带RS485隔离通讯接口(FBbus) Modbus 带RS485隔离通讯接口(Modbus) MODEM 带Modem隔离接口 示例说明：XMA56U0,XMA56U0V,XMA56U0S,XMA56U0F,XMA5660F,XMA5660,XMA5620, XMA5320F,XMA5320,XMA5320V,XMA5220F,XMA5220,XMA5120,XMA5120F,XMA5620S, XMA5620SV,XMA56U0S,XMA56U0SV,XMA56U0P,XMA56U0VP,XMA56U0SP,XMA5660P ,XMA56U0F,XMA5320,XMA5660PRS485 XMA5360PRS232 0～10.00m XMA5000系列智能数字显示PID调节器，PWM脉冲调宽输出，4～20mA输入，显示量程0～10.00m，带24VDC电源输出，供电电源220VAC，带RS232隔离通讯接口.
