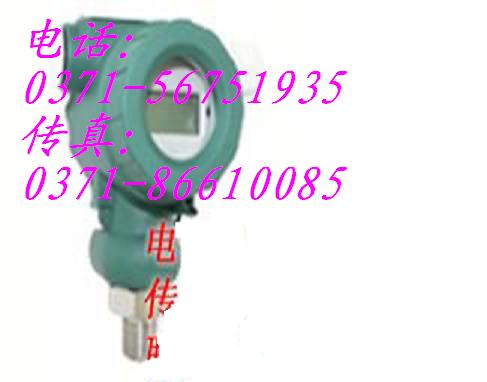

★ 概述 适用范围 FB0803工业型扩散硅压力变送器 工业现场过程压力检测与控制 船舶及航海系统 飞机及航空系统 空分设备及热电、水电机组 输气、输油管道 锅炉管道压力控制 FB0803X精小型扩散硅压力变送器 ■ 液压及气动控制系统 ■ 工业过程检测与控制 ■ 实验室压力校验 ■ 发动机、内燃机 ■ 机车制动系统 ■ 制冷机、空调机 ■ 热电机组 ■ 压缩机、加气机 ●FB0803Z卫生型扩散硅压力变送器(无进压孔、无腔、平面膜结构、防结垢) ■ 食品 ■ 医药 ■ 卫生 ■ 酿酒 ★ 特点 ※输出稳定灵敏度高 一般应变式传感器输出仅为10mv左右，而扩散硅传感器满量程输出为100mv左右，干扰及噪声等因素影响相对较小，分辨率大大提高, 零压力附近无死区。 ※精度高，重复性好 扩散硅压阻式压力传感器实现了压力受感、压力传递、电转换由同一元件上实现，无中间转换环节，无压力滞后，无机械位移变形，保证了极小的重复性和迟滞误差，具有良好的线性度，稳定、可靠、寿命长。 ※良好的温度特性 由于采用了激光调阻，计算机补偿等先进技术和巧妙控制扩散浓度，实现满量程温度漂移（灵敏度温度系数）自补偿。克服了半导体晶片本身温度系数大的缺陷，使变送器的零位和满度温漂达到了较高的水准，拓宽了使用温区。 ※适合于危险易爆的领域和场所应用 扩散硅压力变送器具有低电流，低电压，低功耗的特点，属于本质安全防爆型产品，并已取得了国家安全防爆机构颁发的防爆证书。 ※高可靠性与抗干扰性能 产品采用了不锈钢材质与特殊防护结构，电路设计了防雷击、抗干扰、抗过压、过流等一系列保护手段，提高了密封防腐和抗恶劣工作环境的能力，完全适合一般工业现场测量和控制的需要。 ★ 技术参数 ※技术指标 ●使用对象 液体、气体或蒸汽 ●测量范围 表压：0～10kPa～60MPa ， 绝压： 0～100kPa～10MPa 负压：-0.1MPa～2MPa ●输 出 4～20mADC ●电 源 12～30VDC ●负载特性 4～20mADC二线制负载R≤50(V-12)Ω ●温度范围 环境温度 -20℃～+70℃;标准介质温度 -20℃～+80℃ ●外壳防护 优于IP65 ●防爆类型 隔爆型ExdⅡCT6; 本安型ExiaⅡCT6应外配安全栅 ※性能指标 ●综合精度 精度等级：±0.1%、±0.25%、±0.5% ●稳定性 优于±0.1%FS/年 ●温度影响 在 -20℃～+70℃范围内，变化量小于±0.18% / 10℃ ●振动影响 在任何方向上振动频率为20-200Hz时，变化量小于±0.02% FS ●冲击影响 任何方向100G冲击11ms后，变化量小于±0.02% FS ●负载影响 只要输入变送器的端子电压高于12V，就无负载影响 ●位置影响 安装位置不影响零点 ※结构指标 ●结构材料 外壳：聚氨酯烤漆低铜铸铝合金 接触介质材料与选择的传感器类型及采用的密封方式有关 “O”型圈密封结构：氟橡胶 ●过程连接 标准提供M20×1.5外螺纹 ●电气连接 可根据需要从任何一个出口引出，适用电缆直径在φ8.5～φ10.0工业电缆作为引线，以便密封.引出接头可选用通用电缆接头PG16或M20×1.5，不引线一端用端盖封住 ★选型表 ※FB0803工业型扩散硅压力变送器选型表 注1：选用测量范围代号02、03时，适用于测量非腐蚀性、无粉尘、干燥气体； 注2：选用测量范围代号07以上（含07）。 FB0803 扩散硅压力变送器 ┆ 代号 测量范围（定货时请注明出厂量程；若无注明，按*高额定量程出厂） ┆ 02 0～1kPa～2.5kPa注1 ┆ 03 0～2.5kPa～7kPa注1 ┆ 04 0～7kPa～20kPa ┆ 05 0～10kPa～35kPa ┆ 06 0～20kPa～70kPa ┆ 07 0～35kPa～100kPa ┆ 08 0～70kPa～200kPa ┆ 09 0～100kPa～350kPa ┆ 10 0～200kPa～700kPa ┆ 11 0～350kPa～1.0MPa ┆ 12 0～700kPa～2.0MPa ┆ 13 0～1.0MPa～3.5MPa ┆ 14 0～2.0MPa～7.0MPa ┆ 15 0～3.5MPa～10MPa ┆ 16 0～7.0MPa～20MPa ┆ 17 0～10MPa～35MPa ┆ 18 0～20MPa～60MPa ┆ ┆ 代号 输出信号 ┆ ┆ E 4～20mADC ┆ ┆ S 智能式4～20mADC二线制＋现场总线HART协议 ┆ ┆ 9 特殊要求 ┆ ┆ ┆ 代号 精度等级 ┆ ┆ ┆ 1 0.1% ┆ ┆ ┆ 2 0.25% ┆ ┆ ┆ 3 0.5% ┆ ┆ ┆ ┆ 代号 过程连接 ┆ ┆ ┆ ┆ R 标准型M20×1.5外螺纹 ┆ ┆ ┆ ┆ T1 平面膜型G1/2外螺纹注2 ┆ ┆ ┆ ┆ O 按用户提供尺寸加工 ┆ ┆ ┆ ┆ ┆ 代号 选项 ┆ ┆ ┆ ┆ ┆ d 隔爆型ExdII CT6 ┆ ┆ ┆ ┆ ┆ i 本安型ExiaIICT6 ┆ ┆ ┆ ┆ ┆ M1 模拟指示表头 ┆ ┆ ┆ ┆ ┆ M3 3 1/2LCD数字显示表头 ┆ ┆ ┆ ┆ ┆ G 表压测量 ┆ ┆ ┆ ┆ ┆ A 绝压测量（按用户约定定做） ┆ ┆ ┆ ┆ ┆ F 负压测量（按用户约定定做） ┆ ┆ ┆ ┆ ┆ S 散热器及过程连接件 ┆ ┆ ┆ ┆ ┆ Y 用户约定 FB0803 05(0～30kPa) E 3 R i G ¬变送器选型举例
